Alhliða leiðarvísir um plánetuhreyfla

Í nútíma iðnaði og sjálfvirkni eru plánetuhreyflar gírmótorar mikið notaðir vegna skilvirkrar aflgjafar og þéttrar hönnunar. Hvort sem um er að ræða vélmenni, sjálfvirknibúnað eða rafmagnsverkfæri, þá gegna plánetukírmótorar mikilvægu hlutverki. Hins vegar er ekki auðvelt verkefni að velja réttan plánetugírmótor, sem felur í sér kosti og galla hans, samanburð við aðrar mótorgerðir og nákvæma samsvörun við notkunarkröfur.



Þessi grein mun kanna ítarlega vinnuregluna, kosti og galla plánetukírhreyfla og muninn á ormgírmótorum og veita þér hagnýtar tillögur um hvernig á að velja réttu vöruna og kynna sjálfþróaða, afkastamikla plánetuvél VSD. gírmótorar.





Plánetugírmótor vísar til sérstaks gírkerfis þar sem, auk gírsins sem getur snúist um sinn eigin ás eins og gír með föstum ás, snýst ás hans einnig með ás pláneturammans í kringum miðgírinn (venjulega ásinn á sólarhjólið). Þessi tvíhreyfingareiginleiki er aðaleinkenni plánetukerfis gírkerfis.



Samkvæmt fjölda plánetugírhópa sem eru settir upp á plánetufestingunni er hægt að skipta plánetubúnaðinum í:

• Ein pláneturöð: það er aðeins eitt sett af plánetukírum á plánetugrindinni.
• Margar pláneturaðir: Að hafa fleiri en tvö sett af plánetukírum á plánetugrindinni er oft notað til að ná hærra minnkunarhlutfalli.



Samsetning einfalds plánetubúnaðarbúnaðar

Einföld plánetukírbúnaður inniheldur venjulega eftirfarandi kjarnahluti:

• Sólarhjól: Staðsett í miðjunni, það er einn af inntaks- eða úttaksendum.
• Plánetuhjól: Dreift um sólarhjólið, tengt við sólarhjólið og gírhringinn.
• Tannhringur: staðsettur utan á plánetuhjólinu og tengist plánetuhjólinu.
• Planetary rack: Styður plánetuhjólið og sendir hreyfingu þess til úttaksins.

Þessir hlutar eru alltaf tengdir og eru venjulega hannaðir með þyrillaga gírum til að bæta sléttleika sendingarinnar og draga úr hávaða.





Kostir

Mikil sending skilvirkni með fyrirferðarlítinn hönnun

Með fyrirferðarlítinn uppbyggingu og mikla aflþéttleika, halda plánetuhreyfivélar gírmótorum mikilli skilvirkni og nákvæmni á meðan þeir eru litlir og léttir í þyngd. Hönnun þess útilokar nánast hrökk og tryggir nákvæma hreyfistýringu.



Frábær togflutningsgeta

Með því að deila álaginu með mörgum plánetukírum skila plánetukírmótorar sig sérstaklega vel í forritum sem krefjast mikils togs. Drifrás þess er fær um að veita öflugt togafköst á stöðugan hátt, hentugur fyrir mikið álag og mikla eftirspurn.



Mikill áreiðanleiki og langur líftími

Plánetugírkerfið er vel hannað til að draga úr vandamálum vegna misstillingar gíra og titrings. Lágt hávaðastig hans, framúrskarandi endurtekningarnákvæmni og stöðugur vinnuafköst bæta verulega áreiðanleika og endingu mótorsins til að mæta þörfum langtímanotkunar.



Ókostir

Hærri kostnaður og flókin hönnun

Í samanburði við aðrar gerðir mótora eru plánetuhreyflar gírmótorar venjulega dýrari vegna flókinnar vélrænnar hönnunar og nákvæmni framleiðslukrafna. Að auki getur viðhald krafist sérhæfðari tækniaðstoðar, sem leiðir til hærri heildarkostnaðar.



Mögulegur rekstrarhávaði og erfiðleikar við viðhald

Þrátt fyrir að plánetugírmótorar séu venjulega með lágt hávaðastig, getur titringur og hávaði orðið áberandi við mikið álag eða flókið rekstrarumhverfi. Að auki getur flókin smíði þeirra einnig valdið áskorunum þegar kemur að viðhaldi og viðgerðum.





Planetary gírmótorar og ormgírmótorar eru tveir algengir vélrænir flutningstæki og þeir hafa mikinn mun á uppbyggingu, afköstum og notkun.



1. Uppbygging og vinnuregla

Planetary gír mótor

Það samanstendur af sólhjóli, plánetuhjóli, innra gír (hringbúnaði) og plánetugrindi. Sólarhjólið er knúið áfram af rafmótor og plánetuhjólið tengist bæði sólarhjólinu og innra gírnum á meðan það sendir hreyfingu og tog í gegnum plánetugrindina. Þessi uppbygging gerir sér grein fyrir flutningsleið dreifingar og aflflutnings, með þéttri uppbyggingu, sléttri notkunareiginleikum.



Ormgírmótor

Það er samsett úr orm- og ormbúnaði og sendingin er gerð með því að tengja saman spíraltennur ormsins og tanngróp ormabúnaðar. Sendingarhamur hans er svipaður og spíralskipti, sem getur veitt hátt hraðaminnkun, en núningurinn er meiri.



2. Sendingarskilvirkni og eiginleikar

Planetary gír mótor

Mikil sending skilvirkni, allt að meira en 95%, og hefur kosti mikillar nákvæmni, lágs bakslags og lágs hávaða. Hönnun þess gerir úttaksskaftinu kleift að standast mikið geisla- og ásálag, sem gerir það tilvalið val fyrir afkastamikil tækifæri.



Ormabúnaður og ormamótorar

Sendingarnýtingin er lítil, venjulega á milli 60% og 80%, vegna þess að ormurinn er í snertingu við ormahjólið og núningstapið er meira. Hins vegar er öfug sjálflæsandi virkni þess stór eiginleiki, sem er hentugur fyrir tilefni þar sem sjálflæsingar er krafist, það er að ormahjólið getur ekki knúið orminn, sem veitir aukið öryggi.



3. Rúmmál og rýmisnýting

Planetary gír mótor

Fyrirferðarlítil uppbygging, lítil stærð og inntaks- og úttaksás samása hönnun, tilvalin fyrir takmarkaðan búnað eða kerfi.



Ormgírmótor

Rúmmálið er venjulega stærra, inntaksskaft og úttaksskaft eru ekki á sama ás, meira pláss þarf við uppsetningu og hentar fyrir forrit sem eru ekki viðkvæm fyrir rúmmálskröfum.



4. Umsóknarsviðsmyndir

Planetary gír mótor

Það er notað í forritum sem krefjast mikils togs, mikillar nákvæmni og nákvæmrar stjórnunar, svo sem iðnaðar sjálfvirknibúnaðar, vélfærafræði, lækningatæki osfrv.



Ormgírmótor

Algengt í þörfinni fyrir stórt skerðingarhlutfall, sjálflæsandi virkni eða lághraða notkun, svo sem lyftur, færibönd, ventladrif osfrv.





Fjöldi gíra plánetukírmótorsins fer eftir sérstökum hönnun hans og virknikröfum, við munum ræða frá dæmigerðasta einlínu plánetukírmótornum til að ræða hversu mörgum gírum hann er samsettur úr:



Sólarhjól: Staðsett í miðju plánetukírbúnaðarins, venjulega mótorhjólið.Plánetuhjól: Snúast um sólarhjólið á meðan þeir sjálfir snúast. Það eru venjulega þrjú eða fjögur plánetuhjól.



Innri gírhringur: Stóri ytri gírinn sem umlykur plánetugírinn og tengist ytri hlið plánetugírsins.



Af þessu getum við greinilega skilið að fjöldi gíra á einlínu plánetuhreyfli er um 5 til 6.





Ef þú ert ekki með það á hreinu hvers konar plánetuhreyfil á að velja til að auka afköst vörunnar þinnar, getur VSD fyrirtæki veitt þér faglega ráðgjöf. Sem framleiðandi sem sérhæfir sig í plánetumótorum höfum við reynslumikið teymi verkfræðinga. Hér höfum við sett saman nokkra lykilþætti fyrir þig til að hjálpa þér að taka upplýst val.

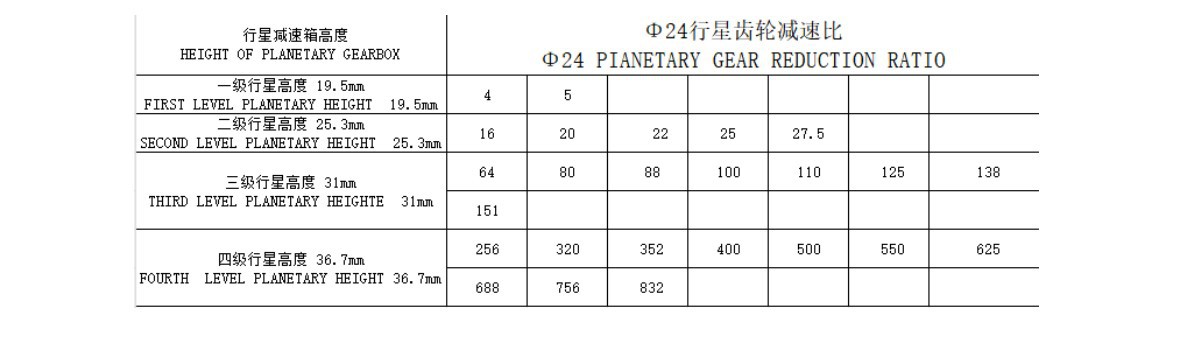

1. Hröðunarhlutfall

Minnkunarhlutfallið er lykilvísir fyrir plánetukírsmótor sem ákvarðar hvernig mótorinn breytir inntakshraðanum í æskilegan úttakshraða. Að velja rétta minnkunarhlutfallið þarf að ákvarða í samræmi við sérstakar þarfir umsóknarinnar. Til dæmis, ef þörf er á lægri úttaksrpm og hærra tog, verður stærra minnkunarhlutfall krafist.



2. Drive skilvirkni

Sendingarskilvirkni endurspeglar skilvirkni mótorsins í orkubreytingarferlinu. Mikil flutningsnýting þýðir að mótorinn er fær um að nota inntaksorkuna á skilvirkari hátt og dregur þannig úr orkunotkun og bætir heildarnýtni búnaðarins. Planetary gírmótorar hafa venjulega flutningsskilvirkni á milli 90% og 95%, sem er betri en margar aðrar gerðir gírmótora.



3. Skilaheimild

Afturúthreinsun vísar til hámarks hornmismun úttaksskafts þegar mótorinn snýst í bæði jákvæða og neikvæða átt. Því minni sem úthreinsun til baka er, því nákvæmari verður mótorinn, sem veitir nákvæmari hreyfistýringu. Hins vegar, minni úthreinsun eykur venjulega framleiðslukostnað, þannig að jafnvægi þarf að finna á milli nákvæmnikrafna og kostnaðar.



4. Burðargeta

Hleðslugeta vísar til magns ytra álags sem mótorinn þolir. Til þess að tryggja að mótorinn geti gengið stöðugt, þarf valið að taka tillit til efnis, burðarhönnunar og notkunarumhverfis mótorsins. Val á burðargetu ætti að passa við hámarksálagskröfur í umsóknarsviðinu.



5. Notaðu umhverfið

Notkun umhverfisins hefur mikilvæg áhrif á val á mótor. Mismunandi umhverfisaðstæður krefjast mismunandi eiginleika mótorsins. Til dæmis þarf háhitaumhverfi að velja mótor með háhitaþol, en blautt eða ætandi umhverfi krefst vatnsheldrar og tæringarþolinnar hönnunar. Að tryggja að mótorinn geti starfað stöðugt í tilteknu umhverfi er lykilatriði í valferlinu.





VSD var stofnað árið 2011 og hefur í öll þessi ár veitt viðskiptavinum um allan heim hágæða gírmótorlausnir. Eftir margra ára þróun höfum við nú meira en 30 R & D starfsmenn, meira en 40 færiband, meira en 300 sjálfvirknibúnað og búin meira en 500 framlínustarfsmönnum, til að tryggja að við getum fljótt og vel mætt markaðnum eftirspurn, dagleg framleiðsla meira en 200,000 einingar.



Við höfum fengið ISO, CE og önnur alþjóðleg vottun og búin háþróuðum prófunarbúnaði, með ströngum hávaðaprófum, vatnsheldum prófunum, lífprófunum, árekstrarprófunum, geymsluprófunum og saltúðaprófunum og annarri gæðaprófun, til að tryggja að hver mótor sé í í samræmi við alþjóðlega staðla, með framúrskarandi frammistöðu og áreiðanleika.



VSD er með óháð rannsóknar- og þróunarteymi sem getur veitt viðskiptavinum faglega ráðgjöf og sérsniðnar lausnir. Við leggjum mikla áherslu á nýsköpun og tæknirannsóknir og þróun og erum staðráðin í að mæta þörfum viðskiptavina á ýmsum sviðum, útvega sérsniðna, skilvirka og áreiðanlega plánetugírmótora.



Frekari upplýsingar:VSD DC gírmótorframleiðandi í yfir 10 ár

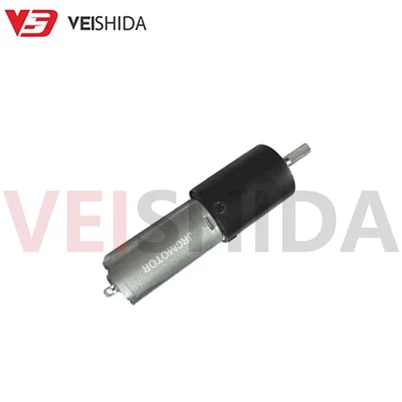

VSD sjálfþróaður plánetugírmótor
