Hvernig á að smíða FPV -dróna: Heill leiðarvísir frá vélknúnu vali til uppsetningar myndbanda



FPV drónar (fyrstu persónu sjónarhorn) hafa orðið mikilvægur vettvangur fyrir hraðflug, fríflug og flugþjálfun vegna mikillar stjórnhæfni þeirra, upplifunar og frelsis til að gera það sjálfur. Lykillinn að því að smíða afkastamikla FPV dróna liggur í því að jafna og para saman kjarnaíhlutina rétt.



Hér eru kjarnaþættirnir sem þú verður að hafa í huga þegar þú byggir FPV dróna:

hluti	Hagnýtur lýsing
Mótor	Veitir afköst, ákvarðar viðbrögð við flugi, þrýstingi og hraða . sem oft er notað burstalausir ytri snúnings mótorar, svo sem 2306, 2207, etc .
Skrúfublöð	Hafa áhrif á lyftu og stjórnun; Verður að passa mótor KV .
ESC (rafræn hraðastýring)	Stjórna mótorhraðanum og stilla framleiðsla afl samkvæmt fjarstýringunni . verður að passa mótorstrauminn og spennuna .
Flugstýring	Virkar sem heila drónsins, stjórnun viðhorfs, flugstillingar og stöðugleika reiknirits .
Sendingarkerfi myndar	Gerðu þér grein fyrir fyrstu persónuútsýni (FPV) myndaflutningi, oft með hliðstæðum eða stafrænu myndskiptakerfi (svo sem DJI FPV) .
Myndavél (FPV myndavél)	Myndin er tekin í rauntíma og send til myndaflutningseiningarinnar, sem ákvarðar hvað flugmaðurinn sér .
Rafhlaða (Lipo)	Veitir orku fyrir alla vélina, venjulega 4s eða 6s háan losunarhraða litíum rafhlöðu .
rammi	Samþætta líkamlega uppbyggingu grunn allra íhluta og flokka þá eftir tommum, svo sem 5- tommu og6- tommu í gegnum rekki .
Fjarstýring + móttakari	Stjórnunarskipting og móttökutæki, ákvarða fjarlægð fjarstýringar og seinka afköst .



Meginreglur fyrir sjálfsmíði:

Allir íhlutir verða að passa saman og ekki er hægt að velja þá eingöngu út frá breytum;



Aflkerfið (mótor + rafhlaða + skrúfa) verður að tryggja að hlutfall þrýstikrafts og þyngdar uppfylli staðalinn og stjórnkerfið verður að vera stöðugt og áreiðanlegt;



Myndflutningskerfið verður að uppfylla kröfur um lága seinkun og skýrleika, sem er sérstaklega mikilvægt í kappaksturs- og fljúgandi flugi.



Að velja réttan mótor er fyrsta lykilskrefið í að smíða framúrskarandi FPV dróna. Mismunandi flugumhverfi hafa mismunandi kröfur um tog, hraða, viðbragðshraða og jafnvel þyngd mótorsins. Lélegt mótorval getur leitt til lágs hlutfalls þrýstikrafts og þyngdar, styttri flugtíma og erfiðleika við að framkvæma flóknar athafnir.



Hér að neðan munum við kerfisbundið útskýra hvernig á að velja réttan mótor út frá þremur sjónarhornum: mótorstillingum, flugtilgangi og raunverulegri uppsetningu og villuleit.

1. Skilja helstu stillingar mótorsins

KV gildi (hraðafasti)

KV gildið gefur til kynna hraða mótorsins án álags þegar spennan eykst um 1V (í RPM/V).



Hátt KV (1800–2400KV): Hentar fyrir litlar skrúfur og háspennurafhlöður, hentar fyrir keppni og háhraðaflug.



Lágt KV (eins og 1300KV): Hentar fyrir stórar skrúfur og lágspennurafhlöður, með sterkara togi, hentar fyrir fríflug eða burðarlíkön.



Afl og skilvirkni

Afl ákvarðar hámarksafköst mótorsins og skilvirkni ákvarðar flugaflið á hverja afköstseiningu. Hágæða mótorar geta lengt flugtímann og dregið úr hættu á upphitun.



Þyngd mótors

Léttari mótorar hafa liprari flugviðbrögð en geta haft aðeins lægra tog og stöðugleika. Það er mikilvægt að finna jafnvægi milli þyngdarlækkunar og burðarþols.



2. Veldu rétta mótor gerð út frá fljúgandi stíl þínum

Vettvangsgerð	Mælt með mótoreinkennum	Ástæður
Kappakstursdrón	High KV (2000kv+), létt, hröð viðbrögð	Að sækjast eftir hröðunarafköstum og viðkvæmri stjórnun, venjulega með 4s ~ 6s rafhlöðu og litlum þriggja blaða skrúfu
Freestyle Flying Machine	Lágt til miðlungs KV (1300–1800kV), mikið tog	Aðgerðin er fjölbreytt, sem krefst sprengiefnis og stöðugrar sveimahæfileika, með stórum skrúfum og sléttu svörun við inngjöf
Loft ljósmyndun dróna	Miðlungs KV, mikil skilvirkni, lítill hávaði	Markmiðið er stöðugleiki, ending og nákvæmni . skilvirkni og eindrægni eru mikilvægari . Það er hentugur fyrir stórar stórar skrúfur og lágt niðurbrot rafhlöður .



3. Tegund og gæði mótorsins eru jafn mikilvæg

Þó að færibreytur ráði afköstum er ekki hægt að hunsa framleiðsluferli mótorsins, gæðaeftirlit og þjónustu vörumerkisins. Eftirfarandi eru nokkrir þættir til að meta áreiðanleika mótormerkis:

Eru legur og vafningar jafnir og sléttir?



Er skelvinnslan þétt og án titrings?



Hvort mótorinn ræsist og stöðvast mjúklega og hvort óeðlilegur hávaði sé við notkun



Gefið þið upp á gögn um þrýstipróf og KV nákvæmni kvörðun?



Ef þú ert að leita að mótorröð með stöðugum afköstum og nákvæmum færibreytum, þá býður VSD upp á fjölbreytt úrval af FPV burstalausum mótorlíkönum frá grunnstigi til lengra kominna, svo sem 2306, 2207, 2807, o.s.frv., sem ná yfir margvísleg sviðsmyndir eins og kappakstur, frístílsflug, loftmyndatökur, o.s.frv., og getur verið eitt af ákjósanlegum vörumerkjum.



4. Athugasemdir um uppsetningu og gangsetningu

Uppsetning: Gakktu úr skugga um að mótorinn sé vel læstur á grindinni til að forðast titring; raðaðu tengivírunum til að forðast snertingu við skrúfurnar. Gefðu gaum að snúningsátt mótorsins (réttsælis eða rangsælis) til að passa við stefnu skrúfunnar.



Villuleit: Notaðu ESC stillingartólið eða hugbúnað fyrir flugstýringu til að prófa viðbrögð hvers mótors. Mælt er með að framkvæma einstakar snúningsprófanir, eina í einu, til að greina hvort óeðlilegt hávaði eða hiti sé til staðar.



Stillaðu PID breytur og inngjöfarkúrfu til að fínstilla í samræmi við flugstíl þinn.



Ástæðan fyrir því að FPV drónar hafa „fyrstu persónu sjónarhorn" er óaðskiljanleg frá stuðningi myndflutningskerfisins. Myndflutningskerfið ber ábyrgð á að senda myndirnar sem FPV myndavélin tekur til flugmannsins í rauntíma, sem gerir það að verkum að flugmaðurinn finnur sig eins og hann sé í stjórnklefa flugvélarinnar. Þetta ferli hefur afar miklar kröfur um „lága seinkun, mikla myndgæði og sterka truflunarvörn".



Á sama tíma, til að tryggja stöðugleika flugstjórnunarviðbragða, er einnig krafist áreiðanlegs fjarstýringartengingarkerfis. Þessi tvö saman mynda „sjónrænu taugarnar" og „stjórntaugar" flugupplifunarinnar.



1. Myndflutningskerfi: hliðrænt vs. stafrænt

Hliðrænt FPV

Kostir: lág seinkun (venjulega <30ms), lágur kostnaður við búnað og víðtæk samhæfni við tæki.



Ókostir: Óskýr myndgæði (480p), léleg truflunarvörn frá merkjum, sem oft leiðir til truflunar eða „snjós" í langdrægum sendingum.



Hentar fyrir: Byrjendur í flugi, keppnisdróna (sem sækjast eftir rauntíma viðbragðshraða)



Stafrænn FPV

Dæmigerð vörumerki: DJI O3 Air Unit, Walksnail Avatar



Kostir: mikil myndgæði (720p-1080p), sterk truflunarvörn og góð gegndræpi.



Ókostir: hár kostnaður, sum tæki hafa ákveðnar seinkanir (30ms~60ms).



Hentar fyrir: fríflug/loftmyndatöku, flugmenn sem hafa miklar kröfur um myndgæði



Tillögur að vali:

Ef þú hefur nægan fjárhagsáætlun og mikla myndgæði mælum við með að nota stafrænar myndflutningslausnir eins og DJI O3.



Ef þú ert að leita að mjög lágri seinkun og hagkvæmni geturðu valið hliðrænar myndflutningssamsetningar eins og Foxeer og TBS.



2. Samsetning myndsendingarkerfis og loftnetsamræmi

Heildt myndsendingarkerfi inniheldur venjulega:

FPV myndavélar (eins og Caddx Ratel, DJI myndavél)



Myndsendingartæki (VTX)



Myndsendingarmóttökueining (VRX, samþætt í gleraugu eða sjálfstæð eining)



Loftnet (fjölátta eða stefnubundið)



Val á loftneti:

Fjölátta loftnet: hentar fyrir frístílsflug/kappakstur, með breitt móttökusvið;



Stefnumótað loftnet: hentar fyrir langdrægar loftmyndatökur, með sterkri stefnu en þröngum sjónarhorni.



Gakktu úr skugga um að sending og móttaka noti sama tíðniband (eins og 5,8 GHz) og notið loftnet með sömu skautunarstefnu (eins og RHCP/RHCP).



3. Stjórnunartengill: Paraðu fjarstýringuna við móttakarann

Til viðbótar við myndaflutning er stjórnkerfið einnig grundvöllur FPV -flugs, sem ákvarðar „stjórn þína á aðgerðinni" drónsins . Stjórnartengillinn er aðallega samsettur úr fjarstýringunni og móttakaranum:

Stjórnunarreglur	Eiginleikar
SBUS	Hefðbundið hliðstætt merki, aðeins hærri leynd
CRSF (Crossfire)	Stafræn samskiptareglur, sterk andstæðingur-truflun
ELRS (Expresslrs)	Opna uppspretta samskiptareglur, lítil leynd og langdreifing



Tilmæli: Ef þú ert að leita að langri fjarlægð, eru ELRS eða Crossfire núverandi almennar lausnir, með breitt úrval af aðlögun og mikið kembiforrit .



4. Stilla sameinaða tilvísun (Analog vs Digital)

Fjárhagsáætlun/stíll	Mælt með stillingarsamsetningu
Að byrja uppgerðarstraum	Ratel Camera + Foxeer VTX + 5.8 GHz OmniDirectional loftnet
Stafræn almenn rennsli	DJI O3 Air Unit + DJI Stafræn gleraugu + LHCP loftnet
Öfgafullt flæði	ELRS fjarstýringartengill + Analog Image Transmission + Low Datency Móttaka eining



Í flugstýrikerfi FPV dróna sinna rafeindahraðastýring (ESC) og flugstýring kjarnahlutverkum í mótorstýringu og flugstefnustjórnun. Samvinna þeirra ákvarðar svörunarhraða, stöðugleika og nákvæmni hreyfingar flugvélarinnar.



Að velja réttan mótor er aðeins fyrsta skrefið. Ef þú vilt að öll vélin „fljúgi vel og sé stöðugt stjórnað" verður þú einnig að para saman rafeindahraðastýringuna og flugstýrikerfið rétt.



1. ESC (Rafmagnshraðastjórnandi) Ráðleggingar um val

Hlutverk ESC er að stilla þriggja fasa straumútganginn og knýja mótorinn til að snúast í samræmi við PWM (eða DShot) merkið sem flugstýringin sendir. Þegar þú velur ESC skaltu gæta að eftirfarandi breytum:

Til dæmis: Ef hámarksstraumur mótorsins er 35A er mælt með því að nota ESC upp á ≥40A; ef 6S rafhlaða er notuð verður ESC að styðja spennuinntak upp á 25V eða meira.



2. lykilatriði til að velja flugstýringarborð

Flugstýringin er „heilinn" í öllum drónanum, vinnur úr skynjaragögnum (snúningsmæli, hröðunarmæli o.s.frv.), reiknar út stefnustýringu og sendir stjórnmerki til ESC-stýrikerfisins. Þegar flugstýring er valin er mælt með því að huga að:

Lykilatriði	myndskreyta
Afköst örgjörva	F4 flugstýringin er hentugur fyrir daglega fljúgandi en F7/H7 flugstýringin er hentugur fyrir hágæða kappakstur og myndflutningskerfi .
Stuðningur við vélbúnað	Styðjið Betaflight / Inav / Ardupilot
Fjöldi tengi	Getur það tengt nóg ESC, GPS, LED, móttakara osfrv .
Stuðningssamningur	Samhæfni við ESC Driver samskiptareglur, svo sem DSHOT, PWM, etc .
Flugleiðsla	Styður margar flugstillingar, þ.mt sjálfsstöðugun/horn/viðhorf/handbók osfrv. .



Almennar ráðleggingar: F7 Flugstýring (svo sem Matek F722, Holybro Kakute F7), með sterka eindrægni og stöðugan árangur, hentar fyrir flestar DIY FPV þarfir .



3. samþætt vs split ESC

4- í -1 ESC: fjögurra rásar samþætting, einföld suðu, geimsparnaður, oft notaður í léttum dronum;



4 Óháðir ESC: Hægt er að skipta um góða sjálfstæða hitadreifingu, fyrir sig, henta fyrir háar kraftar;

Samsvarandi tillögur:

Lítil og meðalstór 5- tommur drónar → Veldu 4- í -1 ESC (eins og 45a blheli _32) + f7 flugstýring;



Þunghleðsla/High-Power fljúgandi dróna → Veldu 60A sjálfstæða ESC + H7 Flugstýringarsamsetning;



4. Stillingar hugbúnaðar og kembiforrit

Eftir að hafa lokið flugstýringu + ESC vélbúnaðaruppsetningunni þarftu samt að kemba færibreyturnar í gegnum hugbúnaðinn:

Notaðu Betaflight Configurator hugbúnað til að stilla PID, síu breytur og kortlagningu rásar;



Staðfestu að stillingar ESC ökumanns eru í samræmi (svo sem DSHOT600);



Stilltu inngjöfarferilinn og gyro næmi til að passa við fljúgandi stíl þinn;



Notaðu mótorprófunaraðgerðina til að sannreyna stýringu, svörun og titring .



Sanngjörn samsetning ESC og flugstýringar getur ekki aðeins tryggt stöðugan rekstur raforkukerfisins, heldur einnig látið flugvélar þínar bregðast hraðar og stjórna sléttari .



Þegar smíði FPV dróna mun velja 4S eða 6S rafhlöðukerfi með beinum áhrifum á viðbrögð við þrýstingi, flugtíma, upphitun og eldfimi samsvörunarstefnu alls drónsins . Þetta val er lykilskref í að byggja upp raforkukerfi .



Hvað er 4s/6s?

„S" táknar fjölda rafhlöðustrengja:

4S=4 litíum rafhlöður sem tengjast í röð, spennan er um 14,8V;



6s=6 litíum rafhlöður tengdar í röð, spennan er um 22 . 2v.



Því hærri sem spennan er, því meiri kraftur sem hægt er að veita á hverja einingu núverandi . í kenningum, hefur 6s sterkari þrýsting og sparar meiri kraft, en kerfiskröfurnar eru einnig hærri .



1. 4 S kerfiseiginleikar og viðeigandi atburðarás

Kostur:

Sterkur hluti eindrægni og ríkur búnaður í inngangsstigi;



Lægri hitamyndun, minni þrýstingur á ESC og mótor;



Kostnaðurinn er lítill og hentugur fyrir byrjendur eða afþreyingarflug .



Galli:

Straumurinn er hærri við sama kraft og kröfur um vír efni eru hærri;



Í samanburði við 6s er aflsvörunin aðeins hægari .



Dæmigerð pörunartillögur:

Motor KV gildi: 2300–2700kv



Gildandi gerðir: VSD 2207, 2306



Skrúfur: svo sem 5145 þriggja blaða skrúfu



2. 6 S kerfiseiginleikar og viðeigandi atburðarás

Kostur:

Meiri skilvirkni, minni straumur við sama þrýsting;



Lítil hitamyndun og hröð svörun, hentugur fyrir kappakstur og langtímaflug;



Vistaðu meira rafhlöðu og lengdu endingu allrar vélarinnar .



Galli:

Spennan er mikil, sem setur hærri kröfur á ESC og mótor;



Verð á fylgihlutum er aðeins hærra og erfiðleikarnir við kembiforrit eykst .



Dæmigerð pörunartillögur:

Motor KV gildi: 1600–1900kv



Gildandi gerðir: VSD 2306, 2807, 2812



Skrúfur: svo sem T5040, 51466



3. Algengt samanburðartafla um samsetningar

Fljúgandi stíll	Meðmælakerfi	Mótor líkan (KV svið)	skrúfu	Eiginleikar
Að byrja	4S	2207 Brushless Motor (1960kV)	5145	Stöðugt og auðvelt að stjórna, henta til náms
Kappakstursflug	6S	2306 Burstalaus mótor (1800kV)	T5040	Sterkur þrýstingur, skjót viðbrögð og öflugt flug
Árásargjarn skriðsundi	6S	2807 Burstalaus mótor (1750kV)	51466	Stöðugt og öflugt, styður fjölvirkni rofa



Hagnýt ráð:

Ef þú ert að leita að hagkvæmni, flugtíma og vilt aðallega æfa stjórn er mælt með því að nota 4S kerfið fyrst;



Ef þú ert að leita að mikilli frammistöðu, langan flugtíma eða ætlar að taka þátt í kappakstursviðburðum, þá er 6s almennur og hefur meiri möguleika .



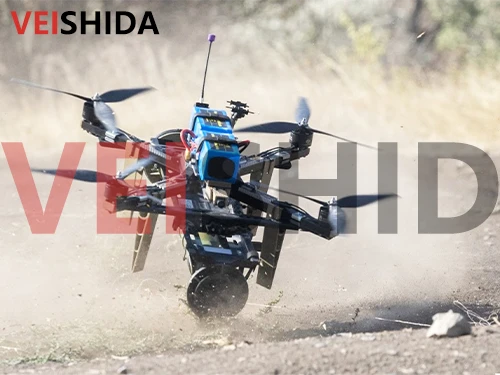

Áður en margir flugmenn eru settir saman áður en þeir eru settir saman og taka af sér FPV drónann opinberlega, munu margir flugmenn fara í gegnum „hermir æfingatímabil" . þetta sparar ekki aðeins kostnað og dregur úr hættu á að hruni dróninn, heldur flýtir einnig fyrir skilningi á kembiforriti og flugaðgerðum . á sama tíma, á kembiforritinu, með því að nota þrýstipróf tólið getur hjálpað þér að meta Vélmeðferð með því að nota mótor og björgunarstig, með því að nota THRUST TEAT TOOMS HJÁLP HJÁTT samsetningar .



1. Af hverju er mælt með hermirþjálfun?

FPV fljúgandi er frábrugðin venjulegum GPS drónum . það krefst þess að flugmenn séu með fínan stjórnunar takt og tilfinningu fyrir stefnu . er nauðsynleg, sérstaklega í hraðakross eða skriðsundi fljúgandi .



Algengar ráðleggingar hermir:

Hermir	Eiginleikar	Leiðbeinandi notkun
Lyfta	Ríkar senur og eðlisfræðivél nálægt raunverulegri vél	Byrjendaleiðbeiningar/Advanced Racing Training
DRL hermir	Hannað til kappaksturs, með raunverulegri endurreisn.	Hraða flugmenn æfa viðbrögð
Velocidrone	Styður ókeypis kortlagningu og sterka breytileika	Háþróaður kembiforrit notenda



Flestir hermir styðja beina tengingu við USB fjarstýringar (svo sem frsky og tbs crossfire) . Það er best að nota sama fjarstýringu og raunverulegt flugtæki þitt svo að þú getir venst því að reka tilfinningu fyrirfram .



2. Gildi og notkun Thrust prófunartækja

Þegar þeir eru settir saman FPV dróna eru margir notendur ekki vissir um hvort mótorinn hentar eða þurfi að reikna nákvæmlega út þrýstings-til-þyngdarhlutfallið og stilla skrúfuna . á þessum tíma er þrýstistöðin mjög mikilvæg.



Hvað getur Thrust Test Tool mælt?

Hámarks þrýstingur (eining: g)



Hámarksstraumur, kraftur



Skilvirkni ferill (Thrust/Current/spennusamband)



KV mæld gildi (til að sannreyna breytur vöru)



Mælt með notkun:

Valfrjáls verkfæri innihalda RCBenchmark og Dyne Test Stand;



Gakktu úr skugga um að rafhlaðan sé næg og ESC inngjöfin er aðlöguð á réttan hátt;



Hægt er að nota sama mótor með mörgum skrúfum til samanburðar til að velja bestu samsetninguna .



Að byggja upp kjörinn FPV dróna er meira en bara að setja saman hluta . það er list að sameina tækni, sem krefst þess að þú gerir sanngjarnar samsetningar af mótorum, skrúfum, ESC, flugstýringu, rafhlöður, myndaflutning osfrv.



VSD: Að bjóða upp á stöðugar orkulausnir fyrir FPV notendur

Ef þú hefur áhyggjur af því að velja mótor veitir VSD margs konar burstalausa mótora sem henta fyrir mismunandi gerðir af FPV drónum . hér eru nokkrar dæmigerðar ráðleggingar:

líkan	KV gildi	Eiginleikar	Viðeigandi stillingar
VSD 2207 Burðlausan Mótor	1960kv	Móttækileg, létt hönnun	4s inngangsstig kappreiðar, blómaflug almenna gerð
VSD 2306 Burðlausu Vél	1800KV / 2400KV	Jafnvægi sprengiefni og næmi	Bæði 4s og 6s útgáfur eru samhæfðar
VSD 2807 Burstalaus mótor	1350KV / 1750KV	Hátt tog, hentugur fyrir flugaðgerðir	6s háþróaður leikmenn, flókið flug
VSD 2812 Burstalaus mótor	900kv	Stöðugt og skilvirkt	Loftmyndataka eða langvarandi stilling er ákjósanleg



Allir VSD mótorar hafa staðist ströng jafnvægispróf, hafa hágæða spóluhönnun, styðja persónulega aðlögun og hafa fengið gott orðspor í mörgum FPV uppsetningarverkefnum um allan heim .
